材质	铸铁
驱动方式	电动
输送介质	杂质泵
性能	自动
用途	杂质泵
原理	自吸泵
泵轴位置	边立式
叶轮数目	单级
叶轮结构	封闭式叶轮
叶轮吸入方式	自吸
品牌	上海邦瀑
型号	32WFB-A

立式自吸泵 WFB自控自吸泵 自吸泵型号

可来电定制不锈钢材质，铸钢，PP等材质和防爆电机

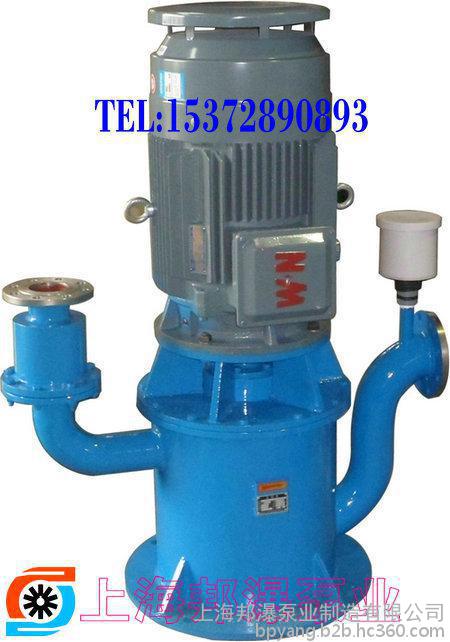

一、WFB立式自吸消防泵产品简介

WFB立式自吸消防泵是根据消防技术规范如《高层民用建筑设计防火规范》《自动喷水灭火系统设计规范》的设计要求结合目前消防供水系统实际需求而开发的一种全新产品，WFB立式自吸消防泵**的解决了《高层民用建筑设计防火规范》（GB50045—95(2005年版)）第7.5.4条规定，设在高层民用建筑内的消防水泵应采用自灌式吸水;《建筑设计防火规范》(GB50016—2006)第8.6.6条规定消防水泵应采用自灌式吸水，《自动喷水灭火系统设计规范》(GB50261—2005)**0.2.3规定，系统的供水泵、稳压泵应采用自灌式吸水方式。等等一系列的设计需求与现场工况难以满足的问题。普通的消防泵必须采用自灌式吸水，也**是说消防水泵吸水管所在的水体**低水位在整个火灾延续时间内都不应低于水泵中轴线的标高。WFB立式自吸消防泵的问世将彻底改变和颠覆这种设计，WFB立式自吸消防泵可以允许有7米吸深，能够做到在**低水位无法满足自灌式吸水的条件下继续高效运行，从而确保消防作业的可靠性，有效避免在不能满足自灌式充水的情况下而异致的水防供水中断所造成的损失。

二、WFB立式自吸消防泵产品特点

1.配置停机密封，可适用于频繁起动场合； 2.优化水力及结构设计，提高水泵效率，降低配套电机功率； 3.造型美观、新颖。 4.采用动力密封装置，运用时无磨损，使用寿命较传统产品长10倍以上； 5.动力密封装置运行成本低，10年内的运行成本为填料密封的50％，为机械密封的70％； 6.自吸性能稳定可靠，特别是采用“电动空气控制阀”，真正实现了**引流**自吸； 7.机组振动小，噪音低，不需地脚固定，移动灵活，拆装方便；  8.具有优越的自控功能，可与相关控制系统配套，实现高度自动化。

 三、WFB立式自吸消防泵结构说明及工作原理   ●WFB型无密封自控白吸泵主要由泵体、叶轮、泵盖、导叶、副叶轮、泵轴、连接架、停机密封、电动空气控制阀等部分组成。   ●该泵体内部由吸入室、储液室、气液分离室等部分组成。泵在正常起动后，叶轮将吸入室所存的液体及吸入管路中的空气一起吸入，液体混合气体在叶轮高速旋转的离心力作用下，经导叶抛入气液分离室，由于流速突然降低，气体与液体的比重不同，较轻的气体从混合液中分离出来并被排出泵外，脱气的液体重新进入工作腔与叶轮内部从吸入管路中吸入的空气再次混合，在叶轮的旋转的作用下，很快使泵体入口形成一定的真空度，从而达到白吸的目的。由于该泵具有独特的排气功能，因此该泵能输送含有气体的液体并无须安装底阀。该泵配有电动空气控制阀，泵运行时，控制阀关闭，实现密封；停机后，控制阀打开，破坏了吸入管路中的真空，防止停机后泵腔内的液体因虹吸作用而从吸入管路流出，使泵腔内保存足够的液体来继续完成自吸过程，从而实现了**引流**自吸。

四、WFB立式自吸消防泵性能参数

WFB立式自吸消防泵性能参数详情请参照原型产品 WFB无密封自控自吸泵性能参数
