| 材质 | 不锈钢 |
|---|---|
| 额定流量 | 0.01-12.1 |
| 规格 | DFD-02-07-L |
| 驱动方式 | 电磁 |
| 性能 | 耐腐蚀 |
| 原理 | 隔膜泵 |
| 重量 | 详情 |
| 轴功率 | 详情 |
| 泵轴位置 | 边立式 |
| 叶轮数目 | 详情 |
| 叶轮结构 | 详情 |
| 叶轮吸入方式 | 详情 |
| 最大出口压力 | 17.3 |
| 品牌 | 米顿罗 |
| 型号 | P系列电磁隔膜计量泵 |

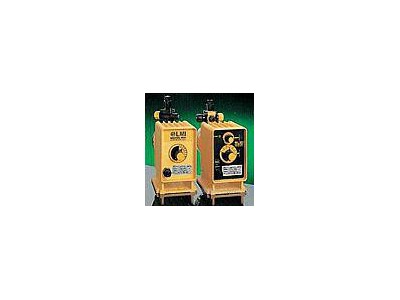

米顿罗P系列电磁隔膜计量泵
最大冲程频率60spm/100spm 功率：22W
规格代码 | 型号 | 流量（L/h） | 压力（bar） |
0.5 | P026/P126 | 0.01~0.79 | 10.3 |
0.9 | P036/P136 | 0.02~1.60 | 7.6 |
0.5 | P046/P146/P746-y | 0.02~2.20 | 17.3 |
0.9 | P056/P156/P756-y | 0.04~3.8 | 7.6 |
1.8 | P066/P166/P766-y | 0.08~7.6 | 3.5 |
1.8 | P086/P186/P786-y | 0.12~12.1 | 1.5 |
*y-泵头编码，选型详见选型表
泵头编码y选型表—泵头材质及结构详细规格
泵头 | 泵头 | 规格 | 结构材质 | 附件* | 导管和连接* | |||
泵头和阀体 | 阀球 | 隔膜 | 阀座 | |||||
300系列 | -410TI | 3.0 | 丙醛烯/PVC | 陶瓷 | 加氟复合膜 | PVDF/Polyprel | 三功能阀 | PE外径0.5″ |
-318TI | 3.0 | PVC/PVC | 陶瓷 | 加氟复合膜 | PVDF/Polyprel | 三功能阀 | PE外径0.5″ | |
-313TI | 3.0 | PVDF/PVDF | 陶瓷 | 加氟复合膜 | PVDF/PTFE | 三功能阀 | PE外径0.5″ | |
-450TI | 0.5 | 丙醛烯/PVC | 陶瓷 | 加氟复合膜 | PVDF/Polyprel | 三功能阀 | PE外径0.25″ | |
-358TI | 0.5 | PVC/PVC | 陶瓷 | 加氟复合膜 | PVDF/Polyprel | 三功能阀 | PE外径0.25″ | |
-353TI | 0.5 | PVDF/PVDF | 陶瓷 | 加氟复合膜 | PVDF/PTFE | 三功能阀 | PE外径0.25″ | |
-460TI | 1.8 | 丙醛烯/PVC | 陶瓷 | 加氟复合膜 | PVDF/Polyprel | 三功能阀 | PE外径0.375″ | |
-368TI | 1.8 | PVC/PVC | 陶瓷 | 加氟复合膜 | PVDF/Polyprel | 三功能阀 | PE外径0.375″ | |
-363TI | 1.8 | PVDF/PVDF | 陶瓷 | 加氟复合膜 | PVDF/PTFE | 三功能阀 | PE外径0.375″ | |
-490TI | 0.9 | 丙醛烯/PVC | 陶瓷 | 加氟复合膜 | PVDF/Polyprel | 三功能阀 | PE外径0.375″ | |
-398TI | 0.9 | PVC/PVC | 陶瓷 | 加氟复合膜 | PVDF/Polyprel | 三功能阀 | PE外径0.375″ | |
-393TI | 0.9 | PVDF/PVDF | 陶瓷 | 加氟复合膜 | PVDF/PTFE | 三功能阀 | PE外径0.375″ | |
不锈钢 | -37 | 6.0 | 316SS | 316SS | PTFE衬面 | PTFE |
| 0.5″NPTM |
-27 | 3.0 | 316SS | 316SS | 加氟复合膜 | PTEF |
| 0.5″NPTM | |
-217 | 3.0 | 316SS | 316SS | 加氟复合膜 | 316SS |
| 0.25″NPTM | |
-277 | 1.8 | 316SS | 316SS | 加氟复合膜 | 316SS |
| 0.25″NPTM | |
-297 | 0.9 | 316SS | 316SS | 加氟复合膜 | 316SS |
| 0.25″NPTM | |
-257 | 0.5 | 316SS | 316SS | 加氟复合膜 | 316SS |
| 0.25″NPTM | |
浆料泵头（固体含量<5%） | -29 | 3.0 | UHMW/PE | 陶瓷 | 加氟复合膜 | Hypalon |
| PE外径PE0.5″ |
-79 | 1.8 | Hypalon | ||||||
-89 | 0.9 | |||||||
高粘度 | -30HV | 6.0 | 丙醛烯/PVC | 316SS | PTFE衬面 | Hypalon |
| 出口外径PE0.5″ |
-35HV | PP | PTFE衬面 | PTFE | |||||
-20HV | 3.0 | 丙醛烯/PVC | 316SS | 加氟复合膜 | Hypalon |
| 出口外径PE0.5″ | |
-25HV | PP | PTFE | ||||||
-76 | 1.8 | 丙醛烯/PP | 316SS | 加氟复合膜 | Hypalon |
| 出口外径PE0.5″ | |
-75HV | PP | PTFE | ||||||
-86 | 0.9 | 丙醛烯/PP | 316SS | PTFE衬面 | Hypalon |
| 出口外径PE0.5″ | |
-85HV | PP | PTFE | ||||||
-156 | 0.5 | 丙醛烯/PP | 316SS | 加氟复合膜 | Hypalon |
| 出口外径PE0.5″ | |
-155HV | PP | PTFE | ||||||
C系列选用泵头 | -36 | 6.0 | PVC | 陶瓷 | 加氟复合膜 | PTFE |
| PE外径PE0.5″ |
-26 | 3.0 | PVC | 陶瓷 | 加氟复合膜 | 氟橡胶 |
| PE外径PE0.5″ | |
-25T | PP | PTFE |
| |||||
-24 | PVC | PTFE |
| 0.5″NPTM | ||||
-94 | 0.9 | PVC | 陶瓷 | 加氟复合膜 | PTFE |
| 0.250″NPTM | |
说明：1.泵头编码y选配：在本选型表中找到“规格代码”同各系列泵选型表中的：“规格代码”相同者。原则上即可适配。
例：规格代码为1.8时，可选配组合成：P066-368TI，P166-277，B136-363TI等完整型号。
2．如需选配四功能阀，一般情况泵头代码为″--□□□SI″或″--□□S″、选型订购时要注明。例如：P156-398SI，
C776-26S等。
3．四功能阀的功能，①防虹吸/背压（1.4bar）②管路泄压③初始化④管路排污。
4．不锈钢泵头，浆料泵头及高粘度泵头不提供四功能阀，建议选用独立的泄压阀/背压阀（详见″计量泵附件″）
5．供货时，电磁计量泵附件标准配置：
电磁计量泵进出口为螺纹联接：①金属泵头无底阀及注射单向阀，需选购。②塑料泵头-底阀（含过滤网），注射单向阀
电磁计量泵进出口为软管联接：塑料泵头-底阀（含过滤网）、注射单向阀、PE软管、重锤。
6．电磁计量泵在上述1，2，条件进行选型订货时，须得到上海阔思电子有限公司的确认。
