用途

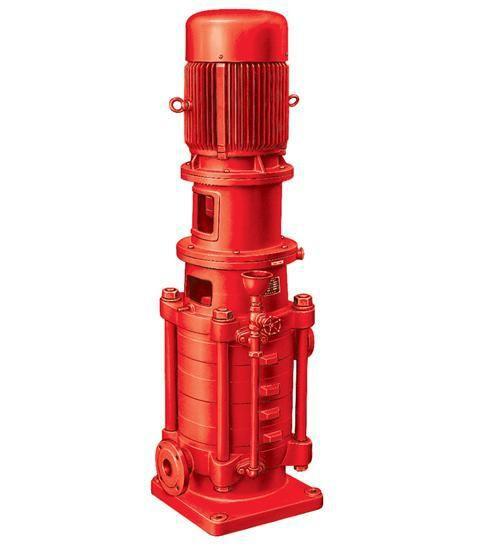

    LG、LGR和DL、DLR系列高层建筑给水泵式国内建筑工程及各行业广泛使用的立式多级离心泵，是机械工业部重点推广的高效节能产品。该系列泵具有效率高、噪音低、体积小重量轻、占地面积小和安装维修方便等特点。

   该系列泵主要用于高层建筑的生活供水、消防给水，工矿企业、市政工程给排水及锅炉给水、化工流程补给水等场合。泵输送介质为不含固体颗粒的清水或物理化学性质类似于清水的液体，根据用户要求，改变泵过流部件材质，可输送腐蚀性液体或成品石油。

流量范围

  Q：1 m3/h-200 m3/h(0.28 l/s-55.6 l/s)

扬程范围

  H: 14.9 m-260 m

输送介质温度

    T: LG、DL型泵≦80℃; LGR、GLR型泵≦130℃

泵允许进口压力值

  ≦0.6mpa

结构

该系列泵为立式单吸多级分段式离心泵，泵为径向吸收，径向排出，进出口相对安装位置方向可调，两者可互成0°、90°、270°方向安装。

传动

  水泵由安装在上面的立式电动机通过弹性联轴器来驱动，从电机端来看泵为逆时针方向旋转。

轴封

  泵采用软填料密封或机械密封两种形式，采用软填料密封时，在轴封处装有可更换的轴套。

轴承与平衡装置

  泵轴上端由两个角接触轴承来支承，下端由滑动轴承来支承。轴向力由平衡鼓平衡，残余轴向力由滚动轴承来承受，滚动轴承次阿勇油脂润滑，滑动轴承用输送介质润滑。20LG、LGR泵采用系统内水润滑硬质合金轴承。
