| 材质 | 见包装说明 |
|---|---|
| 电压 | 380V |
| 工作温度 | 常温 |
| 功率 | 见包装说明 |
| 规格 | 见包装说明 |
| 级数 | 见包装说明 |
| 流量 | 100m3/h |
| 排出口径 | 100mm |
| 驱动方式 | 见包装说明 |
| 输送介质 | 见包装说明 |
| 吸程 | 见包装说明 |
| 吸入口径 | 见包装说明 |
| 性能 | 变频 |
| 扬程 | 见包装说明 |
| 用途 | 消防泵 |
| 执行标准 | 国标 |
| 转速 | 见包装说明 |
| 泵轴位置 | 见包装说明 |
| 叶轮数目 | 见包装说明 |
| 叶轮结构 | 封闭式叶轮 |
| 品牌 | 黄河 |
| 型号 | 见包装说明 |
| 质量认证 | CCC |
一、产品详情：//www.shhhby.com/
产品概述:
产品型号：KDZY-2
简单介绍：流量50~120m3/h，扬程 8-80m
结构方式：移动式、固定式
柴油机品牌：上柴 、东风康明斯 、 道依茨 、菲亚特 、 莱恩、潍坊科发等。
主要用途：市政排污工程、防洪抗旱工程、农田灌溉工程等.

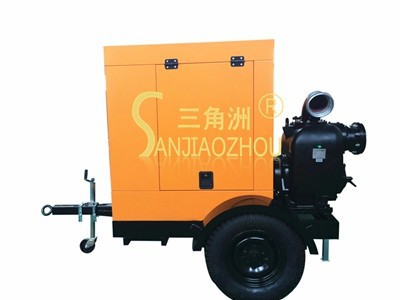

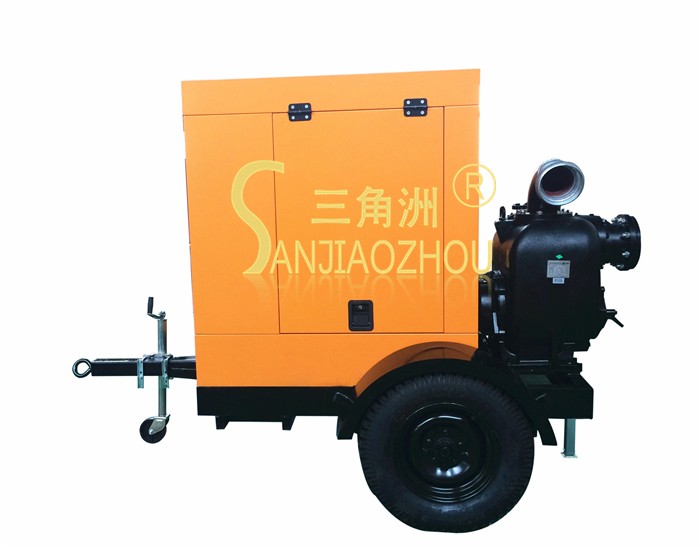

KDZY-2系列拖车式自吸式柴油水泵机组是在反复研究国内外同类技术的基础上开发成功的一种结构新颖的产品。执行GB/T 5657-1995标准，发动机执行GB1147.1国家标准。该泵组集自吸和无堵塞排污于一体，采用柴油机驱动轴向回流外混式，并通过泵体、叶轮流道的独特设计，使用时不需要安装底阀和灌引水。泵组可吸排含有大颗粒固体和长纤维杂质液体，可广泛适用于市政排污及防涝工程、农业灌溉等。该泵组具有结构简单、自吸性能好、排污能力强、高效节能、使用维修方便、在柴油水泵系列产品中属国内首创。
使用条件：
1)环境温度≤50℃，介质温度≤80℃。
2)介质PH值铸铁材质为6-9.
3)介质重度不超过1240kg/m3。
4)自吸高度不能超过5.5米，连续吸水高度≤6，吸入管道长度≤12米。
工作原理：
KDZY-2系列柴油机自吸泵，主要由柴油机、联轴器、泵头、叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管、防雨机柜、二轮移动拖车等组成，泵的结构参见上图。
泵的工作原理：泵体内设有储液腔、并通过上方的回流孔和 下方的循环孔与泵工作腔相通，构成泵的轴向回流外混式系统，泵停止工作后，泵内腔已储有一定容积的液体，当泵启动时，泵内的储液在叶轮的作用下，夹带着空气被向上抛出，液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定真空度，达到自吸的作用。
二、产品配置：//www.shhhby.com/
| 设备名称 | 数量 | 备注 |
| 柴油机 | 1台 | 与泵端匹配 |
| 自吸排污泵 | 1台 | 上海黄河泵业 |
| 高弹柱销联轴器 | 1付 | 上海黄河泵业 |
| 泵组公用槽钢底座 | 1套 | 上海黄河泵业 |
| 柴油机专用油箱 | 1只 | 上海黄河泵业 |
| 骆驼免维护蓄电瓶 | 1只 | 骆驼牌 |
| 排气消声器 | 1只 | 随机 |
| 启动开关 | 1只 | 仪表显示、钥匙开关、点火启动。 |
| 黄色防雨机柜 | 1只 | 罩住发动机、二门飞翼门设计。 |
| 二轮移动拖车 | 1辆 | 汽车充气轮胎、牵引挂条、转向机构 |
| 选配部件： | ||
| 进水管每台（套）配：衬钢丝软管 1条，保尔快速接头1套。 | ||
| 出水管每台（套）配：蓝水带1卷，保尔快速接头1套。 | ||
| 吸水过滤头1个。 | ||
三、技术参数：//www.shhhby.com/
| 型 号 | 口径 | 流量 | 扬程 | 轴功率 |
| （mm） | (m3/h) | (m) | (KW) | |
| KDZY-2 80-80-35 | 80 | 80 | 35 | 15 |
| KDZY-2 80-40-50 | 80 | 40 | 50 | 18.5 |
| KDZY-2 80-50-60 | 80 | 50 | 60 | 22 |
| KDZY-2 100-100-15 | 100 | 100 | 15 | 7.5 |
| KDZY-2 100-80-20 | 100 | 80 | 20 | 7.5 |
| KDZY-2 100-100-20 | 100 | 100 | 20 | 11 |
| KDZY-2 100-100-30 | 100 | 100 | 30 | 22 |
| KDZY-2 100-80-45 | 100 | 80 | 45 | 30 |
| KDZY-2 100-80-60 | 100 | 80 | 60 | 37 |
| KDZY-2 100-80-80 | 100 | 80 | 80 | 45 |
| KDZY-2 125-120-20 | 125 | 120 | 20 | 15 |
| KDZY-2 150-180-14 | 150 | 180 | 14 | 15 |
| KDZY-2 150-180-20 | 150 | 180 | 20 | 22 |
| KDZY-2 150-180-30 | 150 | 180 | 30 | 37 |
| KDZY-2 150-180-38 | 150 | 180 | 38 | 55 |
| KDZY-2 150-400-25 | 150 | 400 | 25 | 55 |
| KDZY-2 200-280-14 | 200 | 280 | 14 | 22 |
| KDZY-2 200-280-20 | 200 | 280 | 20 | 37 |
| KDZY-2 200-300-8 | 200 | 300 | 8 | 22 |
| KDZY-2 200-280-28 | 200 | 280 | 28 | 55 |
| KDZY-2 200-280-63 | 200 | 280 | 63 | 90 |
| KDZY-2 200-350-65 | 200 | 350 | 65 | 110 |
| KDZY-2 200-400-32 | 200 | 400 | 32 | 55 |
| KDZY-2 250-400-50 | 250 | 400 | 50 | 90 |
| KDZY-2 250-450-55 | 250 | 450 | 55 | 110 |
| KDZY-2 250-550-32 | 250 | 550 | 32 | 75 |
| KDZY-2 250-420-20 | 250 | 420 | 20 | 45 |
| KDZY-2 300-500-50 | 300 | 500 | 50 | 110 |
| KDZY-2 300-500-55 | 300 | 500 | 55 | 132 |
| KDZY-2 300-600-15 | 300 | 600 | 15 | 55 |
| KDZY-2 300-800-16 | 300 | 800 | 16 | 55 |
