驱动方式 | 电动 |
---|---|
适用范围 | 化工 |
品牌厂家 | JiangNan/江 南泵业 |
材质 | 氟塑料 |
电源电压 | 380V |
工作温度 | 常温 |
功率 | 3KW |
规格 | 40FSB-20 |
级数 | 单级 |
流量 | 5m3/h |
排出口径 | 32mm |
驱动形式 | 电动 |
输送介质 | 污水 |
吸入口径 | 40mm |
性能 | 耐腐蚀 |
扬程 | 20m |
叶轮数量 | 1 |
用途 | 离心泵 |
转速 | 2900rpm |
执行质量标准 | 国标 |
叶轮结构 | 半开式叶轮 |
叶轮吸入方式 | 单吸 |
品牌 | JiangNan/江南 |
型号 | FSB |
质量认证 | ISO9001 |

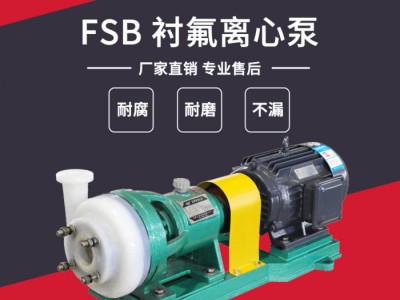

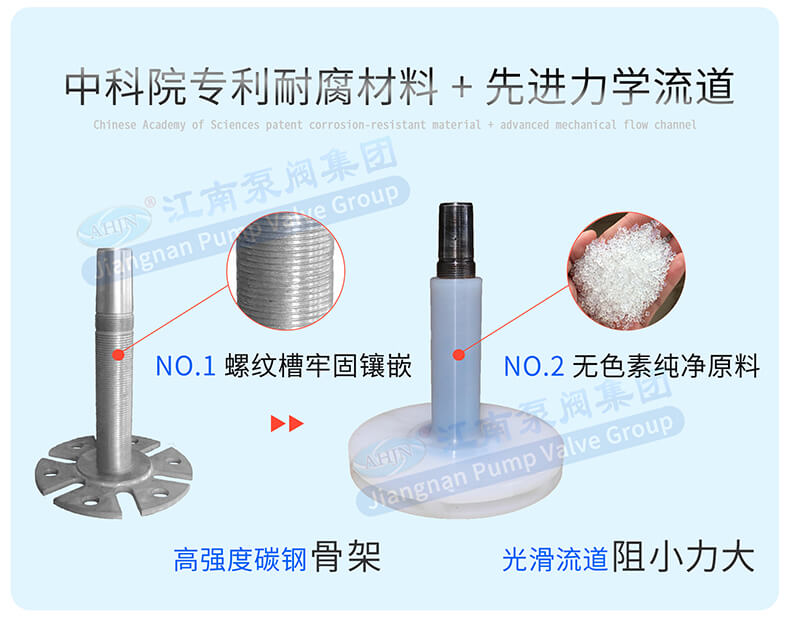

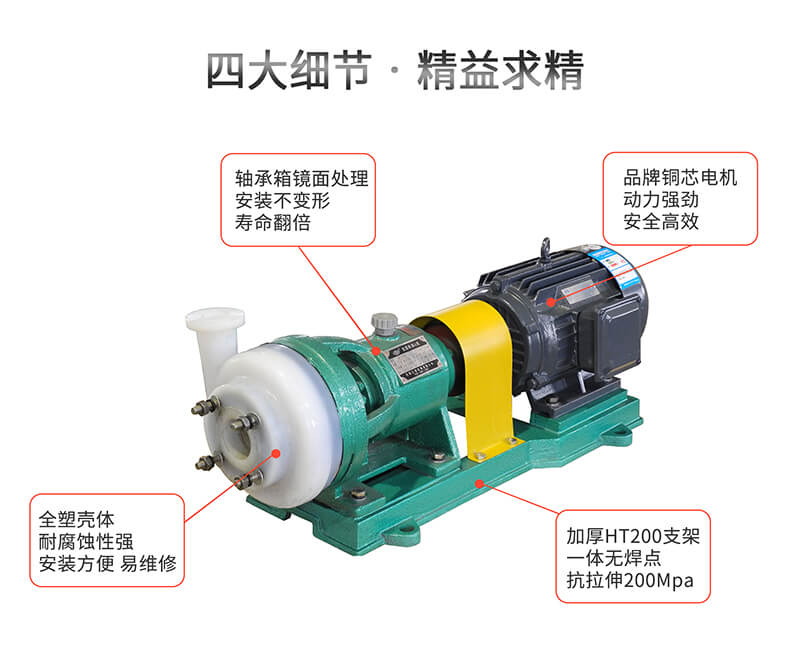

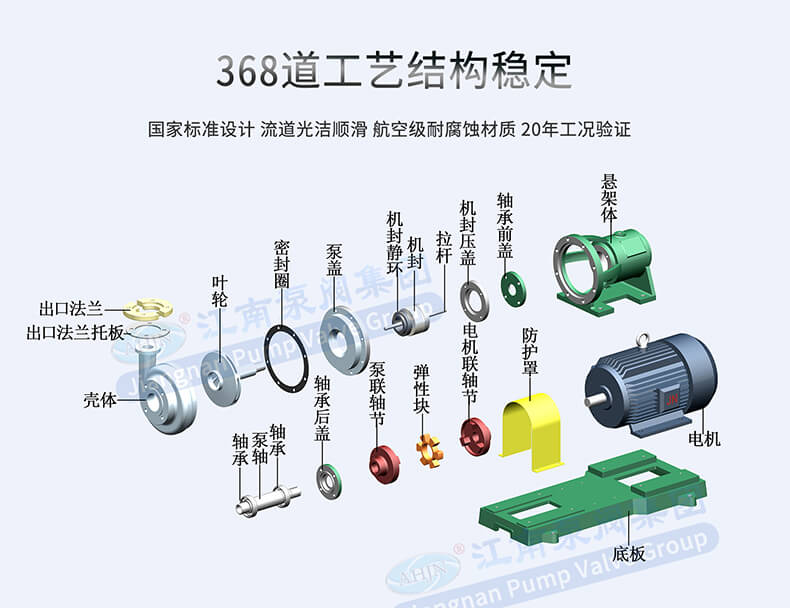

FSB系列氟塑料离心泵泵体、叶轮、泵盖采用金属嵌件外包氟塑料压制成型。轴封采用先进的外装式波纹管机械密封,方便可调,本产品结构紧凑,性能稳定可靠。
FSB系列氟塑料离心泵广泛用于制酸制碱、汽车酸洗、喷漆工艺、废水处理、电镀、农药、有色金属冶炼中的电解液输送、离子膜项目的氯水输送行业。
联系方式:0563-5090135
序号 | 型号 | 转速(Rev) =2900r/min 介质密度(Medium density)=1000kg/m ? | |||||||
流量 | 扬程 | 效率 | 进口 | 出口 | 汽蚀余量 | 电机功率 | 整机重量 | ||
Flow | Pump head | η | Inlet | Outlet | Npsh | Power | Weight | ||
Model | (m?/h) | (m) | (%) | (mm) | (mm) | (m) | (kw) | (kg) | |
1 | 25FSB-10 | 1.5 | 10 | 25 | φ25 | φ20 | 3 | 1.5 | 48 |
2 | 25FSB-18 | 3.6 | 18 | 27 | φ25 | φ20 | 3 | 2.2 | 48 |
3 | 25FSB-25 | 3.6 | 25 | 27 | φ25 | φ20 | 3 | 2.2 | 48 |
4 | 40FSB-15 | 5 | 15 | 40 | φ40 | φ32 | 3 | 3 | 75 |
5 | 40FSB-20 | 5 | 20 | 42 | φ40 | φ32 | 3 | 3 | 75 |
6 | 40FSB-30 | 10 | 30 | 42 | φ40 | φ32 | 3 | 3 | 75 |
7 | 50FSB-25 | 12.5 | 25 | 43 | φ50 | φ32 | 3.5 | 3 | 75 |
8 | 50FSB-30 | 12.5 | 30 | 42 | φ50 | φ32 | 3.5 | 3 | 75 |
9 | 65FSB-32 | 25 | 32 | 45 | φ65 | φ50 | 3.5 | 5.5 | 120 |
10 | 80FSB-20 | 50 | 20 | 45 | φ80 | φ65 | 3.5 | 5.5 | 130 |
11 | 80FSB-25 | 50 | 25 | 50 | φ80 | φ65 | 3.5 | 7.5 | 145 |
12 | 80FSB-30 | 50 | 30 | 59 | φ80 | φ65 | 4 | 7.5 | 145 |
13 | 80FSB-40 | 50 | 40 | 48 | φ80 | φ50 | 4 | 11 | 195 |
14 | 80FSB-50 | 50 | 50 | 57 | φ80 | φ50 | 4 | 15 | 210 |
15 | 80FSB-55 | 50 | 55 | 50 | φ80 | φ50 | 4 | 18.5 | 230 |
16 | 100FSB-32 | 100 | 32 | 68 | φ100 | φ80 | 3.5 | 15 | 250 |

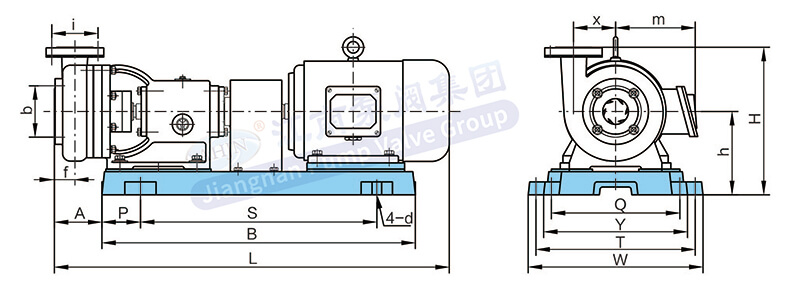

序号 | 型号 | 外?型?安?装?尺?寸 | ||||||||||||||
L | B | S | P | A | W | T | Y | Q | H | h | f | x | m | 4-φC | ||
1 | 25FSB-10 | 786 | 610 | 455 | 85 | 107 | 325 | 285 | 280 | 250 | 287 | 162 | 58 | 82 | 180 | 4-Ф16 |
2 | 25FSB-18 | 786 | 610 | 455 | 85 | 107 | 325 | 285 | 280 | 250 | 287 | 162 | 58 | 82 | 180 | 4-Ф16 |
3 | 25FSB-25 | 786 | 610 | 455 | 85 | 107 | 325 | 285 | 280 | 250 | 287 | 162 | 58 | 82 | 180 | 4-Ф16 |
4 | 40FSB-15 | 786 | 610 | 455 | 85 | 107 | 325 | 285 | 280 | 250 | 287 | 162 | 58 | 82 | 180 | 4-Ф16 |
5 | 40FSB-20 | 786 | 610 | 455 | 85 | 107 | 325 | 285 | 280 | 250 | 287 | 162 | 58 | 82 | 180 | 4-Ф16 |
6 | 40FSB-30 | 786 | 610 | 455 | 85 | 107 | 325 | 285 | 280 | 250 | 287 | 162 | 58 | 82 | 180 | 4-Ф16 |
7 | 50FSB-25 | 786 | 610 | 455 | 85 | 107 | 325 | 285 | 280 | 250 | 287 | 162 | 58 | 82 | 180 | 4-Ф16 |
8 | 50FSB-30 | 786 | 610 | 455 | 85 | 112 | 325 | 280 | 275 | 230 | 287 | 162 | 58 | 82 | 180 | 4-Ф16 |
9 | 65FSB-32 | 940 | 715 | 480 | 130 | 142 | 370 | 330 | 290 | 250 | 347 | 197 | 74 | 95 | 210 | 4-Ф16 |
10 | 80FSB-20 | 980 | 715 | 480 | 130 | 142 | 370 | 330 | 290 | 250 | 347 | 197 | 74 | 95 | 210 | 4-Ф16 |
11 | 80FSB-25 | 980 | 715 | 480 | 130 | 142 | 370 | 330 | 285 | 250 | 347 | 197 | 74 | 95 | 210 | 4-Ф16 |
12 | 80FSB-30 | 980 | 715 | 480 | 130 | 142 | 365 | 330 | 340 | 240 | 347 | 197 | 74 | 95 | 210 | 4-Ф16 |
13 | 80FSB-40 | 1096 | 840 | 660 | 90 | 142 | 430 | 390 | 340 | 300 | 410 | 230 | 85 | 118 | 265 | 4-Ф16 |
14 | 80FSB-50 | 1096 | 855 | 655 | 100 | 142 | 430 | 400 | 340 | 310 | 410 | 230 | 85 | 118 | 265 | 4-Ф16 |
15 | 80FSB-55 | 1141 | 840 | 830 | 90 | 142 | 430 | 390 | 340 | 300 | 410 | 230 | 85 | 118 | 265 | 4-Ф16 |
16 | 100FSB-32 | 1320 | 1270 | 830 | 215 | 142 | 500 | 440 | 350 | 440 | 500 | 280 | 100 | 118 | 265 | 4-Ф24 |
