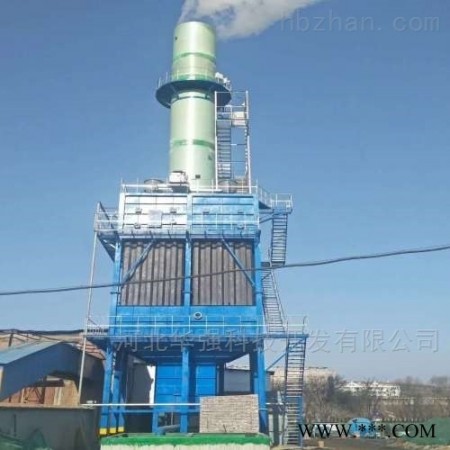

大型砖瓦厂湿电除尘器结构及组成

1、采用圆形或方形结构，上部设有烟气导流板和气体分布板，下部设有液体收集槽。外壳体为碳钢衬玻璃鳞片，出口烟道设置在本体侧面，直接接现有的垂直净烟道，降低了烟气的阻力；而且也能防止净化后的烟气二次带水，收集的液体自流进入浆液箱，靠水泵打回吸收塔。2、阳极装置阳极装置包括沉淀极、支撑梁、冲洗水管、支撑梁。阳极筒采用先进的导体玻璃钢材质、导电性能好、易冲洗等优点，阳极膜上、下端由支撑管支撑、张紧，其中上部的支撑管兼作冲洗水管，通过该冲洗水管可实现阳极膜6个面的在线冲洗，以保证阳极膜不结垢。阳极膜上下的四层支撑管分别由四道支撑梁进行支撑。3、阴极装置阴极装置包括阴极线、上下部吊挂装置、绝缘箱。每个阳极孔中心布置有一条阴极线，采用芒刺型、铅锑合金材质，阴极线固定于上下框架上，框架通过绝缘箱支撑。绝缘箱内吊杆采用石英管支撑，通过向绝缘箱内通入热风使阴极装置时刻与阳极及塔体保持干燥绝缘状态。

大型砖瓦厂湿电除尘器工作原理：

在除雾器的阳极板（筒）和阴极线之间施加数万伏直流高压电，在强电场的作用下，阴阳两极间的气体发生充分电离，使得除雾器空间充满带正、负电荷的离子；随工艺气流进入除雾器内的尘（雾）粒子与这些正、负离子相碰撞而荷电，带电尘（雾）粒子由于受到高压静电场库仑力的作用，分别向阴、阳极运动；到达两极后，将各自所带的电荷释放掉，尘（雾）粒本身则由于其固有的黏性而附着在阳极板（筒）和阴极线上，然后通过水冲洗的方法清除。
