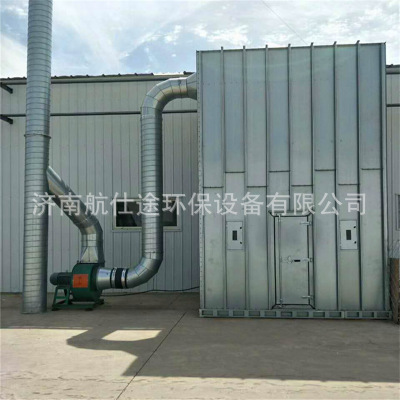

木工除尘器主要由灰斗、过滤室、净气室、支架、提升阀、喷吹清灰装置等部分组成。工作时,含尘气体由风道进入灰斗。大颗粒的粉尘直接落入灰斗底部,较小的粉尘随气流转折向上进入过滤室,并被阻留在滤袋外表面,净化了的烟气进入袋内,并经袋口和净气室进入出风倒,由排风口排出。随着过滤的不断进行,滤袋外表面的粉尘不断增加,设备阻力随之上升。当设备阻力上升到一定值时,应进行清灰操作,清除滤袋表面的积灰。

1、过滤原理：含尘气体由进风口进入，经碰撞斜挡板，气体中大部分粗颗粒粉尘受惯性力作用被分离出来，直接落入灰斗，含尘气体通过灰斗后，进入中箱体的滤筒过滤区，气体穿过滤筒，粉尘被阻留在滤筒外面，净化后的气体经滤筒口进入上箱体后，再由出风口排出。

2、清灰原理：随着过滤时间的延续，滤筒上的粉尘层不断积厚，除尘设备的阻力不断上升，当设备阻力上升到设定值或运行时间达到设定值时，清灰装置开始进行清灰，首先第一喷吹管电磁脉冲阀开启，压缩空气以极短促的时间内涌入滤筒，在逆向气流冲刷的作用下，附着在滤筒外表面上的粉尘被剥离落入灰斗中，清灰完毕，电磁脉冲阀关闭，恢复过滤状态，各喷吹管清灰依次进行，从第一次清灰开始至下一次清灰开始为一清灰周期。

3、粉尘收集经过滤和清灰工作被截留下来的粉尘均落入灰斗，再由灰斗口集中落入卸灰抽屉等排出，设备体积小，过滤精度高，可安装在室内
