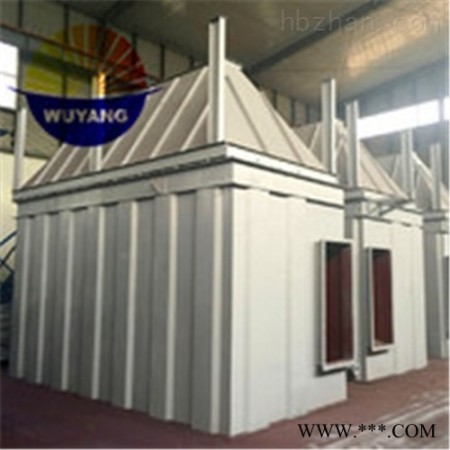

电炉布袋除尘器除尘器内部被花板划分为两部分。上面的部分称之为上部箱体或净气室。下面这部分称之为袋室或滤室。

1、净气室：净气室装有喷吹管、压缩空气气包、脉冲阀、压缩空气管路、出口烟道、检修门等。根据规格不同，净气室内分若干个室，互相之间用钢板隔开，互不通气。每个室均设个提升阀和若干排滤袋，每排滤袋设根喷吹管，每条滤袋都对应喷吹管上的个喷吹孔。

2、滤室：滤室包括花板、滤袋组件、灰斗、烟气进口烟道等。滤袋材料是柔性的透气性介质，般为针刺或覆膜材料。滤袋由金属笼骨支撑，以保证在过滤时不至于被吸瘪。滤袋和笼骨作为个整体，悬挂在花板上。滤室下方装有灰斗，灰斗也通常作为烟气的进口。灰斗中的导流板用来吸收进口烟气高速运动粒子的动能并分配进口气流，保护滤袋免遭磨损，并使各个滤袋的负荷均匀。

3、排灰装置：在灰斗的出口。包括排灰阀、螺旋输送机或输送斜槽。

4、脉冲喷冲清灰控制系统：包括脉冲喷冲阀、提升阀组件及压缩空气管路。

电炉布袋除尘器主要组成有捕集罩，烟道，火花捕集器，除尘器本体，滤袋及喷吹装置，卸灰装置，电控系统，风机和烟囱等。含尘气体从除尘器的进风均流管进入各室灰斗并在灰斗导流装置的引导下，大颗粒粉尘被分离，直接落入灰斗，而较细粉尘均匀的落入中部箱体而吸附在滤袋的外表面上，干净气体穿过滤袋进入上箱体，并经各离线阀和排风管进入大气。随着过滤工况的运行，滤袋上的粉尘会越积越多，当除尘设备阻力达到限定的阻力值时，由清灰控制装置按压差设定值或时间设定值自动关闭室离线阀后，按设定程序打开电控脉冲阀，进行停风喷吹，利用压缩空气瞬间喷吹滤袋，使滤袋膨胀，将滤袋上的粉尘进行抖落(即使粘细粉尘亦能较   的   )至灰斗中，由排灰机构排出。

电除尘器是在通过高压电场进行分离的过程中，使尘粒荷电，并在电场力的作用下，使尘 粒聚集在集尘板上将粉尘从含尘气体中分离出来的种除尘设备。湿式除尘器是使含尘气体与液体（般为水）密切接触，利用水滴和颗粒的惯性碰撞或者化 学作用捕集颗粒，使粉尘从含尘气体中分离出来的种除尘设备。锅炉除尘器适用于除尘消烟脱硫，具有阻力低、安装布置灵活，脱硫效率高，使用寿命长等特点！锅炉除尘器是锅炉及工业生产中常用的配套设备。锅炉除尘器的功能是将锅炉燃料，燃烧排放烟气中的颗粒烟尘加以_，从而大幅度降低排入大气层中的烟尘量，这是_环境污染，提高空气质量的重要环保设备。
