DM地埋式污水处理设备、生活污水处理工艺

　　地埋一体化产品特点

　　1能够处理生活系统综合性废水及相类似的有机污水。

　　2采用玻璃钢结构地埋一体机具有质轻、耐腐蚀、抗老化性等优良特性、使用寿命长。

　　(处理量1~2吨/小时采用玻璃钢结构，处理量2~10吨/小时 采用碳钢防腐结构或不锈钢结构，处理量大于10吨/小时量建议采用混凝土结构)。

　　3全套装置施工简单、操作容易，所有机械设备均为自动化控制，全部装置设置于地表以下。

　　4管理维护方便，设备配有微机全自动控制系统。

　　地埋一体化设备适用范围

　　1宾馆、饭店、疗养院、医院。

　　2住宅小区、村庄、集镇。

　　3车站、飞机场、海港码头、船泊。

　　4工厂、矿山、部队、旅游点、风景区。

　　5与生活污水类似的各种工业有机污水。

　　型号表示方法及说明

　　1 DM-A型用于没有消毒要求的污水处理。

　　2 DM-B型用于具有消毒要求的污水处理。

　　3 DM-C型用于具有脱氮、脱磷、消毒要求的污水处理。

　　4容易产生气泡的污水，建议在初沉池定期加消泡剂。

　　5含有色素的污水，建议在消毒池（排水口前）加活性碳等吸附剂。

　　6 DM地埋式一体机箱体可做成玻璃钢结构、碳钢防腐型、不锈钢钢结构、混凝土结构。

　　7常规配置的地埋一体曝气装置采用潜水离心式或射流曝气机（无噪声，成本低，维护简单），有气源条件的建议使用微孔曝气机。

　　设备的几种使用方法

　　1设备一般为埋地设置，设备上部可作为绿化地带、停车场、道路等。

　　2设备也可采用半埋式放置，埋式深度可根据用户的需要确定。

　　3设备也可放置在室外地表以上。

　　4如该设备用于寒冷地带，可把检查孔加高，使设备埋设在冻土层以下。

　　5该设备可不按标准布置形式排列，随地形需要布置。

　　设备工艺流程图

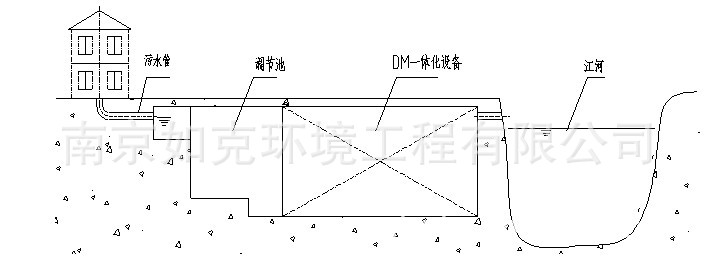

　　设备处理系统示意图

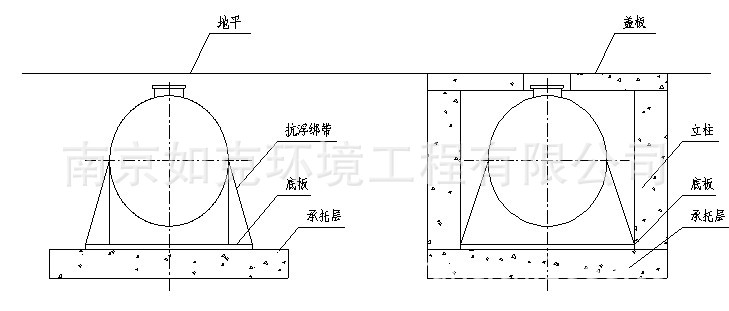

　　走人型、走车型设置示意图

　　走人型：当设备埋设于绿化地带，上部只需行人时，设备基础均布荷载为4t/m2以上，设备与基础用抗浮绑带连接，以防地下水把设备浮起，（具体详见安装使用说明）。

　　走车型：当设备埋设于道路或停车场等下方时，设备上部荷载由钢筋混凝土盖板传还给立柱，立柱传还给底板，设备不承荷载，盖板、立柱、底板的构造图。另行提供。

　　设备工艺说明

　　DM型污水处理设备主要用于生活污水和与之类似的工业有机废水的处理，其主要处理方法是采用目前较为成熟的生化处理技术-生物接触氧化法，水质设计参数按一般生活污水水质设计计算，按BOD5平均200mg/l，出水BOD5按20mg/l设计。

　　设备主要有七部份组成：（1）全自动格栅（2）缺氧池（3）生物接触氧化池（4）二沉池（5）消毒池（6）污泥池（7）自动控制柜。

　　污水进入设备前行设置-调节池，以调节污水水质、水量、调节池有效停留时间一般为4-8小时，调节池进口处设置格栅网箱，以拦载污水中的大颗粒杂物确保水泵正常运行。

　　（1） 全自动格栅：调节池中的污水由水泵抽至格栅内，格栅用于拦载污水中的微小漂浮物和悬浮颗粒，拦载下来的污物随格栅齿耙自动进入污池中，污水流入后续工艺中，该格栅为日本进口设备，具有分离效果好（栅隙5mm~10mm）能自动除污物、不易堵塞、使用寿命长等优点。

　　（2） 缺氧池：缺氧为脱氮处理而设置，经过格栅分离后的污水自流进缺氧池与接触池中的回流硝化液相混合，缺氧池中放置NZP-II型填料作为反硝化细菌的载体，填料对氮、磷、硫化物去除效果好，停留时间为2小时与前续工艺中的污泥池相结合形成A/O法处理工艺，从而达到脱磷、脱氮的目的。（仅DM-C型设备有消毒池）

　　（3） 生物接触氧化池：共分三级，总且化时间6小时，前二级采用NZP-I型填料，该填料水流特性十分优越，第三级采用NZP-II型填料，该填料比表面积大，处理负荷达14kgBOD/m3.d是一般填料的5-10倍，生化池根据实际情况:可采用微孔曝气或射流式曝气机或离心式曝气机，污水在生化池内不断循环，充分地与填料上的生物膜相接触，达到有机物迅速降解作用。

　　（4） 二沉池：生化后的污水进入二沉池，二沉池设计表面负荷0.9-1.2m3/m2.d二沉水槽为升降式可调液位，齿形集水槽，其槽集水均匀沉淀效果较好，二沉的污泥气提至污泥池。

　　（5） 消毒池：按国家标准：TJ14-74制作，消毒池停留时间为30分钟，消毒剂采用固体氯丸或漂白粉，一般一周投加一次。

　　（6） 污泥池：经格栅拦载的污物和二沉池污泥均进入污泥池，污泥池内设有污泥硝化系统，污泥池上清液回流至调节池。

　　（7）(如采用风机曝气)风机房、自动控制柜：风机房单独设置，内装二台风机（一用一备），风机房和微机控制柜为一体，风机房出风管和设备进风管相连结，其距离不超过15米，其尺寸和详细说明见表2。
