环保绿色新能源 太阳能家用照明系统  100W 直流FS-S007/007A

1.应用范围：

1）适用于12V直流电视，直流风扇，LED以及其他一些家用电器。

2）为手机，数码相机，MP3/MP4/MP5/GPS/PDA,收音机等充电。

3）野外露营

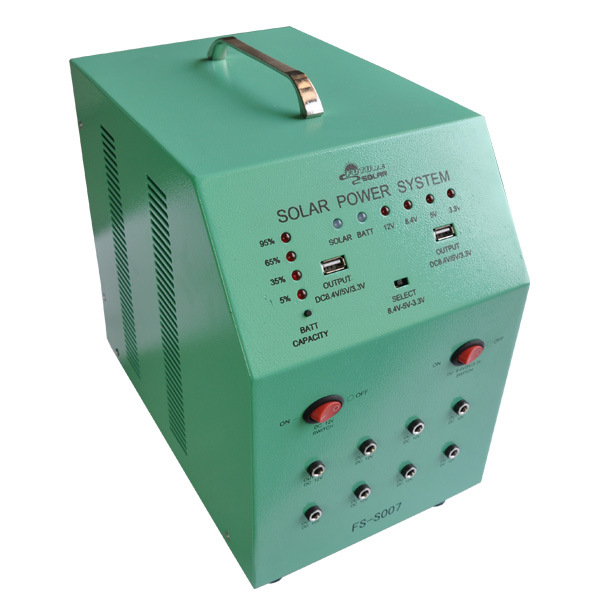

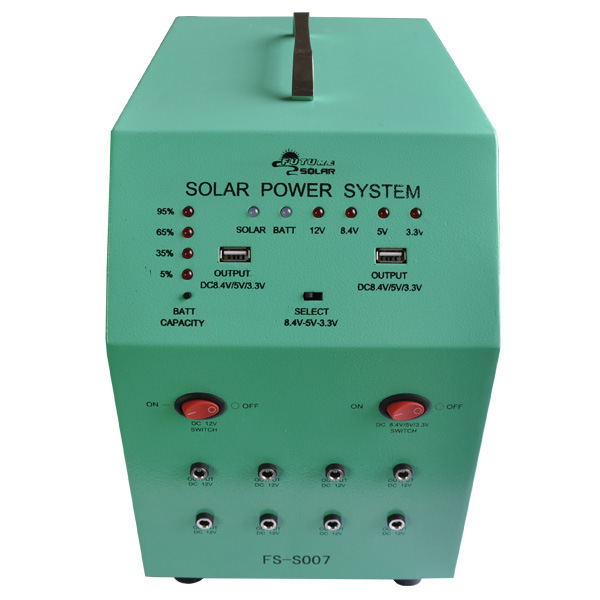

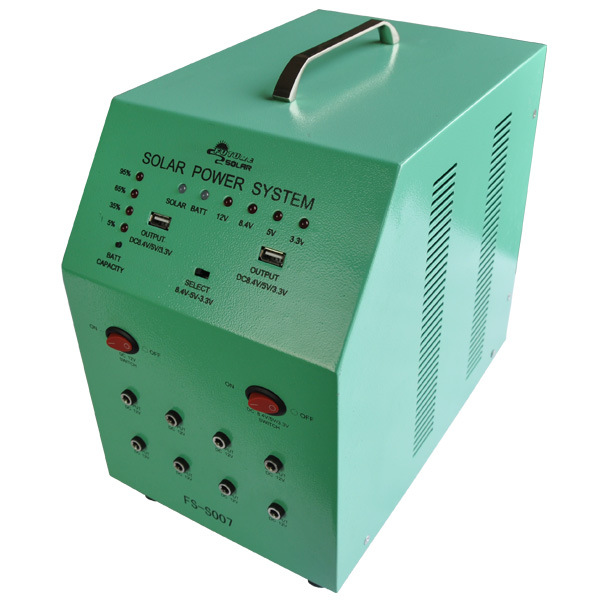

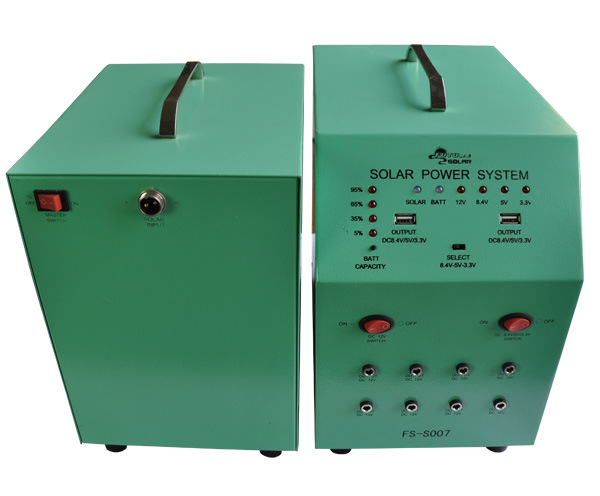

2.产品示意图

1）太阳能板

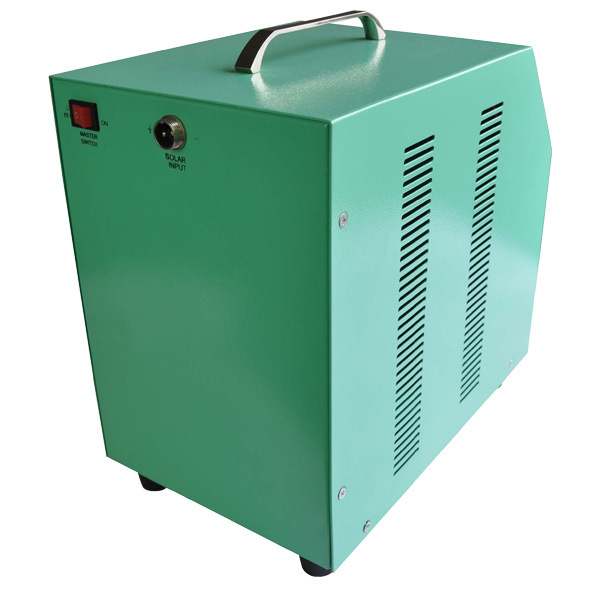

2）机箱

3）总开关（充电与使用之前必须先打开）

4）太阳能板直流输入端口

5）直流输出端口

6）12V输出开关

7）USB输出开关

8）USB端口直流输出3.3V / 5V / 8.4V选择开关

9）USB输出端口

10）太阳能板工作指示灯（红色为充电状态，绿色为电已充满）

11）蓄电池工作指示灯（绿色为无电，红色为满）

12）12V负载指示灯（红色为工作状态）

13）8.4V负载指示灯（红色为工作状态）

14）5V负载指示灯（红色为工作状态）

15）3.3V负载指示灯（红色为工作状态）

3.产品参数

1）太阳能板：100W18V

2）蓄电池：12V55AH

3）控制器：12V10A

4）直流输出电压：12V+8.4V+5V+3.3V

5)输出端口：8个（USB2个+12V直流输出6个）

   3.3V/5V/8.4V USB输出电流：1.5A

    12V直流输出电流：3A

4.尺寸

太阳能板：1140*670*35MM

蓄电池：505*225*368MM

5.重量

太阳能板：8.98KG

蓄电池：20.04KG

6.配件

1）12V3W的LED灯6个，各带灯座以及3米长的线，

2）太阳能板5米长的线。

3）USB适配器

4）5个手机转接头

5）说明书一份

7.充电/工作时间

1）标准日照下的充电时间：7-9小时

2）充满电后，标配LED灯的使用时间28-29+小时

3）充满电后，直流风扇的使用时间：33-34小时

4）充满电后直流电视的使用时间：33-34
